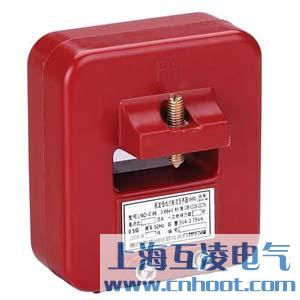

LMZ1-0.66电流互感器

  • LMZ1-0.66电流互感器

  • 产品名称:LMZ1-0.66电流互感器
  • 型号:LMZ1-0.66
  • 品牌:上海互凌
  • 座机:021-31263351
  • 企业QQ:919107474
  • 温馨提示:订货时请详细核对产品规格型号,非标产品订购则需提供结构、参数、标准、用处等;若之前有过订购经历,希望能提供接线图、接线方式、原理图及型号等详细参数。
  • 资料请联系互凌
  • 订货方案:
  • 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
  • 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
  • 3、开关柜使用在特殊环境条件时,应在订货时详细说明
  • 4、需要其它或超出附件、备件时应提出种类和数量
产品详情

LMZ1-0.66电流互感器原理

LMZ1-0.66电流互感器主要用于户内,供额定电压为0.66kV及以下,额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用,产品为浇注式电流互感器,其安装方法采用母排固定安装方法。

LMZ1-0.66电流互感器工作环境

1、安装地点的海拔不超过1000m;
2、周围空气温度不超过+40。C,且其24h内的平均温度值不超过+35。C,周围空气温度的下限为-5。
3、最高温度为+40。C时,空气的相对湿度不超过50%; 在较低的温度下可以允许有较高的相对湿度,最高不超过80%;
4、安装在无爆炸及易燃的危险介质中,且介质中无足以腐蚀金属和破坏绝缘的气体与尘埃(包括导电尘埃);
5、安装地点无剧烈振动及颠簸,安装倾斜度不大于5°;
6、安装地点不受阳光直接辐射,无雨雪侵袭及严重霉菌存在。

标准与认证

国家标准 :GB 1208-2006
认证证书 :CMC浙制03820196

产品型号 额定电流比 汇流排 准确级及额定输出(VA) 穿心匝数 额定绝缘水平
截面 根数 0.5 1
LMZ1-0.66 15/5 10X10 / 5 7.5 10 0.66/3
20/5 / / 10
30/5 / / 5
40/5 / / 5
50/5 / / /
75/5 / / 3
100/5 / / 2
150/5 30X10 1 2
200/5 30X10 1 1
300/5 30X10 1 1
400/5 30X10 1 1
500/5 30X10 1 1
600/5 30X10 1 1
LMZJ1-0.66 750/5 100X10 1-2 10 15 1 0.66/3

LMZ1-0.66电流互感器的作用

本型互感器为浇注绝缘母线式,铁心上绕有二次绕组,下部有底座,供固定安装之用


  • 产品名称:
  • LMZ1-0.66电流互感器


  • 型号:
  • LMZ1-0.66

上海互凌电气有限公司是一家具有多年成套配件生产历史,集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求,关注客户的应用细节以提高产品的现场使用寿命,是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数,欢迎来电咨询订购。
