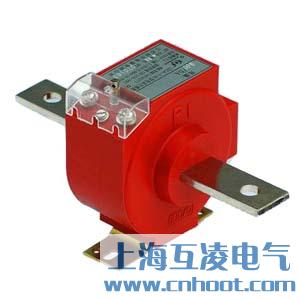

LQZJ4-0.66电流互感器

产品名称：LQZJ4-0.66电流互感器
型号：LQZJ4-0.66
品牌：上海互凌
座机：021-31263351
企业QQ：919107474
温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
资料请联系互凌
订货方案：
1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
3、开关柜使用在特殊环境条件时，应在订货时详细说明
4、需要其它或超出附件、备件时应提出种类和数量

产品详情

LQZJ4-0.66电流互感器原理

LQZJ4-0.66电流互感器主要用于户内，供额定电压为0.66KV及以下，额定频率为50Hz的交流电路中作为电流、电能测量或继电保护用，产品采用浇注绝缘，采用底板固定安装。解决了在200A以下的配电回路中一次匝数过多，绕制困难，用户窃电，且不美观的问题，特别适用于抽屉式低压开关柜及其它一些元件比较拥挤的电气装置。

LQZJ4-0.66电流互感器变比参数

型号	额定一次电流	额定二次电流	额定二次输出				额定短时热电流(KA有效值)	额定动稳定电流(KA有效值)
			0.2S	0.2	0.5S	0.5
LQZJ4-0.66	5-200	5	5	5	5		50I1n	100I1n
	250-400
	500-600		10	10	10	10
	750-1000

LQZJ4-0.66电流互感器参数

额定频率(Hz) 50Hz
额定一次电流：5、10、15、20、30、40、50、75、100、150、200、300、400、500、600、750、800、1000、1200、1500A
额定二次电流：5A
准确级：0.5级、0.2级、0.5S 级、0.2S级
额定二次负荷(VA)：10VA
1秒热电流(有效值)(kA)50In
动稳定电流(峰值)(kA)100In
绝缘水平：3kV，历时1min，无击穿及闪络现象

产品名称：
LQZJ4-0.66电流互感器

型号：
LQZJ4-0.66

上海互凌电气有限公司是一家具有多年成套配件生产历史，集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求，关注客户的应用细节以提高产品的现场使用寿命，是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数，欢迎来电咨询订购。
