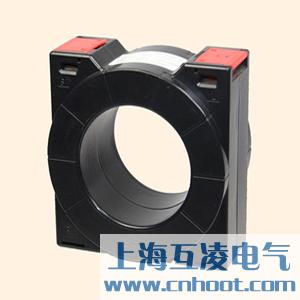

- 产品名称：RLC-50电流互感器
- 型号：RLC-50
- 品牌：上海互凌
- 座机：021-31263351
- 企业QQ：919107474
- 温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
- 资料请联系互凌
- 订货方案：
- 1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
- 2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
- 3、开关柜使用在特殊环境条件时，应在订货时详细说明
- 4、需要其它或超出附件、备件时应提出种类和数量
产品详情
DESCRIPTION

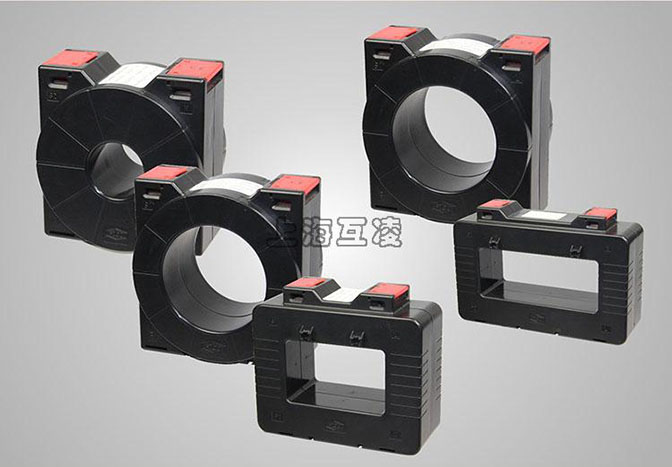

A new range of (5 Models) compact design plastic case current transformer. lt's volume is
much bigger than general model, integral hinged plate terminal cover, DIN rail mounting all
makes this series CT match the requirements in space limited panels.
RLC系列新型电流互感器共有5个规格，产品结构紧凑，体积比同电流比的其他款式互感器大，
翻盖式的端子很好的保护了二次接线端子。配有相关附件，可以用DIN导轨安装。
FEATURE
Three built in fixing methods: Panel/ Din Rail/Busbar
三种安装方式：底板/DIN导轨／汇流排
Built in hinged terminal cover
内置翻盖式端子
High Capacity; High Accuracy
高容量；高精度
Primary Current from 5A t0 5000A
额定一次电流从5A到5000A
| Rated current | Rated power(VA) | |
| Class0.5 | Class0.5s | |
| 100/5 | 2.5 | 5(2T) |
| 150/5 | 3.75 | 5 |
| 200/5 | 5 | 5 |
| 250/5 | 5 | 5 |
| 300/5 | 5 | 5 |
| 400/5 | 5 | 5 |
| 500/5 | 5 | 5 |
SPECIFICATIONS
| Rated Frequency（额定频率） Rated Test Voltage（耐受电压） Rated short-time thermal current(lth)(额定热电流) Rated dynamic curren t (ldyn)（动稳定电流） Rated voltaae (Um)（额定电压) Contin uou s -ove rload (过载） Operating temperature（工作温度范围） Housing self-extinguishing class（外壳阻燃等级） Safety factor（准确限制系数） Secondary current（二次电流） |
50/60Hz 3kv AC.(1min) 6oln 2.5lth 0.72Kv AC． 1.2ln -10℃~50℃ VO FS5 5A/1A |
STANDARD
IEC60044-1 GB1208-2006
