LRZ-10电流互感器

产品名称：LRZ-10电流互感器
型号：LRZ-10
品牌：上海互凌
座机：021-31263351
企业QQ：919107474
温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
资料请联系互凌
订货方案：
1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
3、开关柜使用在特殊环境条件时，应在订货时详细说明
4、需要其它或超出附件、备件时应提出种类和数量

产品详情

LRZ-10电流互感器原理

LRZ-10电流互感器适用于额定频率50、60Hz额定电压为35kV及以下户内装置的交流线路中作电流、电能测量及继电保护之用.本系列产品是采用环氧树脂一次性浇注成形的全封闭免维护产品。具有抗短路能力强、精度高等优点. 具有抗短路能力强、精度高等优点.

LRZ-10电流互感器的作用

电流互感器一次线圈和二次线圈为链形结构,。计量级铁芯采用超微晶合金，保护级铁芯采用优质硅钢片卷制，二次导线均匀绕制在铁芯上。一次线圈采用优质软质铜带或玻璃丝漆包线卷制而成.浇注体用螺栓固定在安装底座上。浇注体上贴有铭牌。底板上有四个螺孔供用户安装使用。底板上有专用接地螺栓.

LRZ-10电流互感器适用条件

1、设备种类：户内

2、安装地点的海拔不超过1000m；

3、环境温度：-5—+40℃；

4、污秽等级：Ⅲ级5、气中无严重影响互感器绝缘性能的污染及浸蚀性和爆炸性介质.

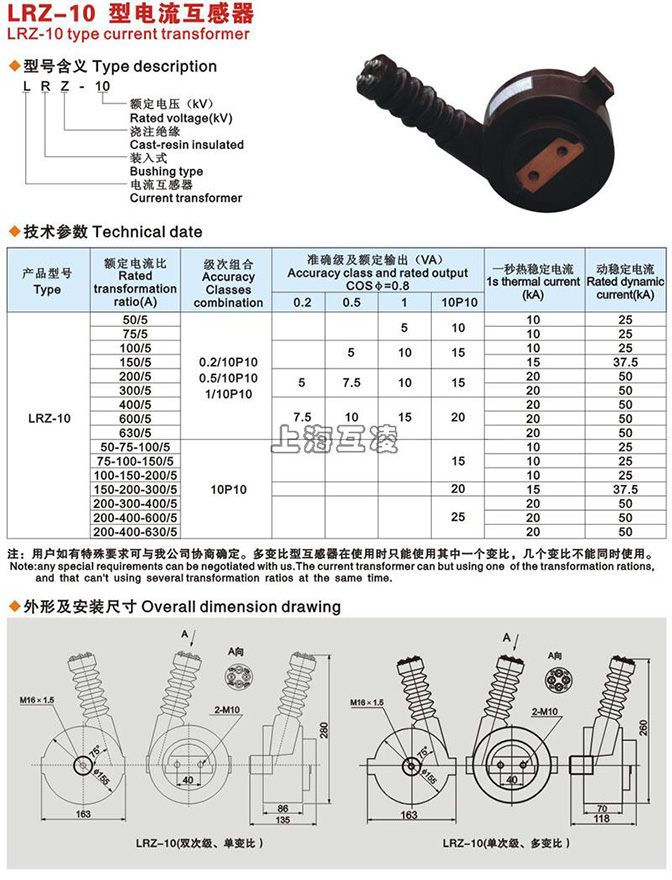

LRZ-10电流互感器参数

1、产品符合IEC和GB1208-97《电流互感器》；

2、额定绝缘水平：40.5/95/200kV；

3、额定频率：50、60Hz；

4、额定二次电流：1A、5A；

5、负荷功率因数：COSφ=0.8（滞后）；

6、产品允许在120%的额定电流下长期运行

产品名称：
LRZ-10电流互感器

型号：
LRZ-10

上海互凌电气有限公司是一家具有多年成套配件生产历史，集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求，关注客户的应用细节以提高产品的现场使用寿命，是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数，欢迎来电咨询订购。
