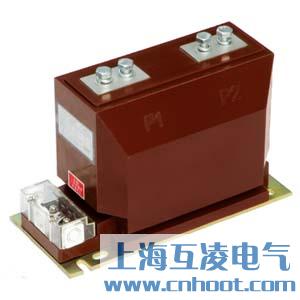

LZZBJ9-10A1G电流互感器

产品名称：LZZBJ9-10A1G电流互感器
型号：LZZBJ9-10A1G
品牌：上海互凌
座机：021-31263351
企业QQ：919107474
温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
资料请联系互凌
订货方案：
1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
3、开关柜使用在特殊环境条件时，应在订货时详细说明
4、需要其它或超出附件、备件时应提出种类和数量

产品详情

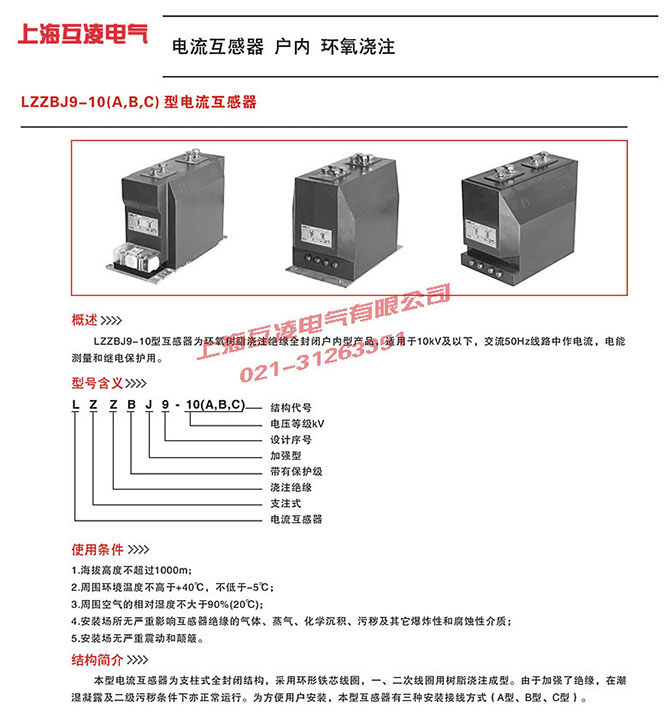

LZZBJ9-10A1G电流互感器原理

本互感器为环氧树脂浇注全封闭支柱式产品，适用于额定频率50Hz或60Hz、额定电压10kV的电力系统中，作电能计量、电流测量和继电保护用。本产品符用IEC60044-1及GB1208《电流互感器》标准。

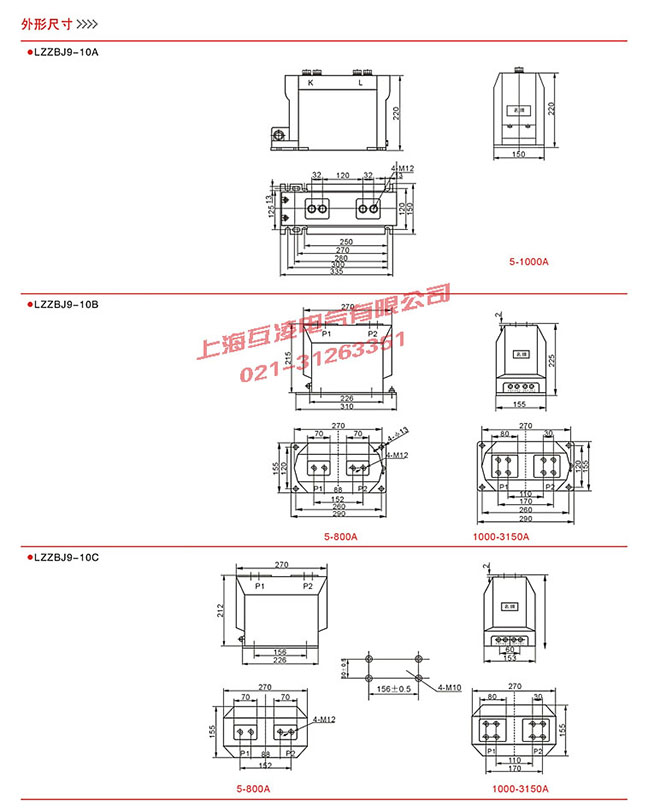

LZZBJ9-10A1G电流互感器结构

本型电流互感器为环氧树脂浇注全封闭支柱式结构，耐污染及潮湿。安装时将一次螺钉压紧，保证接触可靠。

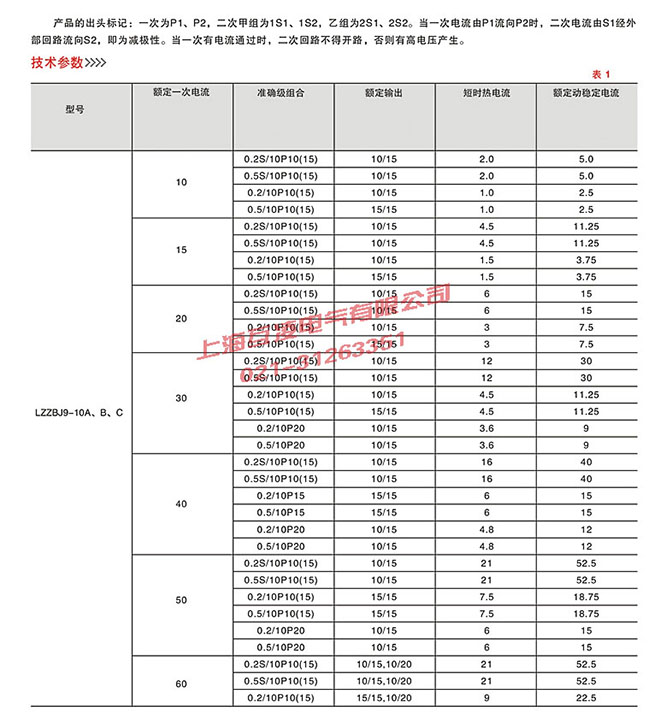

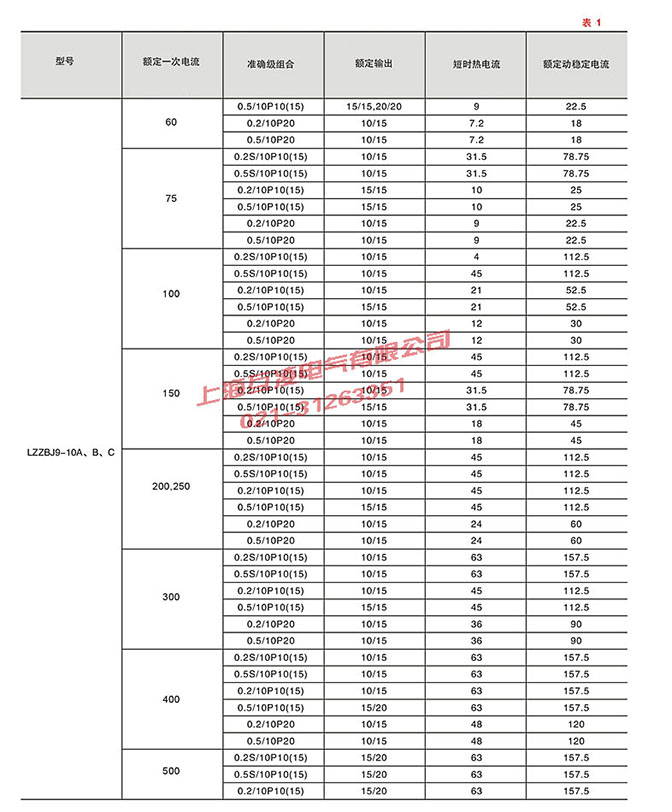

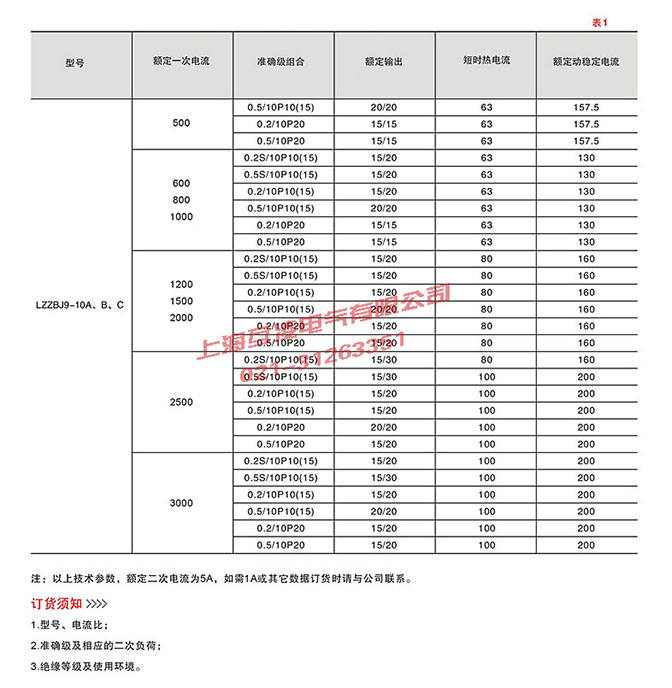

LZZBJ9-10A1G电流互感器参数

电流变比	准确级组合	准确级及额定输出		保护级		一秒热稳定电流(KA)	动稳定电流(KA)
电流变比	准确级组合	0.2s	0.5s	额定输出(VA)	准确级及限值系数	一秒热稳定电流(KA)	动稳定电流(KA)
5/5	0.2S/0.5 0.2/0.5 0.2S/10P10 0.2/10P10 0.5S/10P10 0.5/10P10 0.5/10P20	10	10	15	10P10	0.8	1.9
10/5						1.5	3.8
15/5						2.3	5.8
20/5						3	7.5
30/5						4.5	11.2
40/5						6	15
50/5						7.5	18.8
75/5						11.5	29
100/5						15	37.5
150～200/5						22.5	56.5
300～600/5						45	112.5
800～2500/5						63	157.5
3000/5						80	160

1、额定绝缘水平：12/42/75kV
2、额定二次电流：5A，1A
3、额定一次电流、准确级组合、额定输出及动、热稳定电流见表1-9
4、局部放电水平符合GB1208《电流互感器》标准。
5、污秽等级：Ⅱ级。
6、若用户有要求，测量级可为0.2S、0.5S级。

发展方向

由于电磁式电流互感器存在的易饱和、非线性及频带窄等问题，电子式电流互感器逐渐兴起。电子式电流互感器一般具有抗磁饱和、低功耗、宽频带等优点。
国内具有代表性的电子式互感器有AnyWay变频电压传感器、AnyWay变频电流传感器和AnyWay变频功率传感器，其中，AnyWay变频功率传感器属于电压、电流组合式互感器。

该互感器的主要特点如下：
1、采用前端数字化技术，光纤传输，电磁兼容性好。
2、幅频特性和相频特性好，在宽幅值、频率、相位范围内均可获得较高的测量精度。
3、属于数字式传感器，二次仪表不会引入误差，传感器误差就是系统误差。
