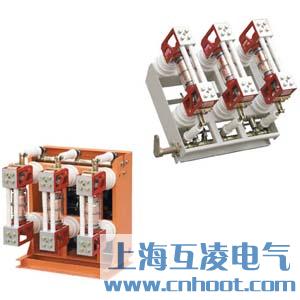

ZN28-12T/3150-40真空断路器

工作原理

ZN28-12T/3150-40真空断路器配中封式纵磁真空灭弧室。当动、静触头在操作机构作用下带负荷分闸时，触头间隙将燃烧真空电弧，并在过零时熄灭电弧。由于触头的特殊结构，燃弧期间触头间隙会产生相当的纵向磁场，这个磁场可使电弧均匀分布在触头表面，维持较低的电弧电压，并使真空灭弧室具有较高的弧后介质强度恢复速度和较小的电弧能量及较小的电腐蚀速率，从而提高了断路器开断短路电流能力和寿命。

概述

ZN28-12T/3150-40户内高压真空断路器为额定电压12kV，三相交流50Hz的户内高压开关设备。该产品符合GBl984-89标准，该产品总体结构分为开关本体与操动机构一体安装和开关本体与操动机构分离安装两种形式。一体式结构即为ZN28-12基本型；分体式结构为ZN28A-12型，适用于各种固定式开关柜，如CClA(Z)，XGN2A-10(Z)等。该产品可配用CDl7、CDl0型直流电磁操动机构和CTl7、CTl9型弹簧储能式操动机构。

型号及其含义

主要技术参数

外形及安装尺寸

使用环境条件

1、周围空气温度：上限+40度，下限-30度；

2、海拔高度：不超过2000m；

3、风压不超过700pa(相应干风速34m/s)；

4、地震强度不超过暖；

5、最大日温差：不超过25度；

6、相对湿度：日平均不大于95%，月平均不大于90%；

7、无易燃，易炸危险，化学腐蚀及剧烈振动的场所。

ZN28-12T/3150-40其他型号

ZN28-12T/630-20、ZN28-12T/1000-20、ZN28-12T/1250-20

ZN28-12T/1250-20、ZN28-12T/1600-25

ZN28-12T/1250-31.5、ZN28-12T/1600-31.5、ZN28-12T/2000-31.5、ZN28-12T/2500-31.5

ZN28-12T/1600-40、ZN28-12T/2500-40

结构特点

本产品是固定式开关柜专用真空断路器，自身不带操动机构，使用时必须配用合适的操动机构。本产品装设中封接式纵磁场真空灭弧室，主轴分闸弹簧及油缓冲器等部件安装在机架中，见图1、图2。机架的左端设有安装孔，供断路器安装使用。机架右侧平面装6个绝缘子(上下各3个)，上绝缘子固定静触头支架，下绝缘子固定动触头支架，动、静触头支架的右端兼作出线端子，见图3。真空灭弧室装设在动静触头支架之间，主轴通过绝缘拉杆拐臂与真空灭弧室动导电杆连接，动、静触头支架之间还装有二根绝缘杆，将两者连成一个整体，提高了整体强度。

工作电源

断路器配CD17电磁机构或CT19弹簧机构时，其电源参数及接线图见机构说明书
