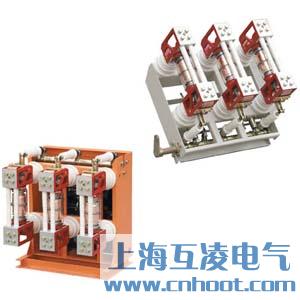

ZN28A-12/630-20真空断路器

概述

ZN28A-12/630-20真空断路器为额定电压12kV，三相交流50Hz的户内高压开关设备。该产品符合GBl984-89标准，该产品总体结构分为开关本体与操动机构一体安装和开关本体与操动机构分离安装两种形式。一体式结构即为ZN28-12基本型；分体式结构为ZN28A-12型，适用于各种固定式开关柜，如CClA(Z)，XGN2A-10(Z)等。该产品可配用CDl7、CDl0型直流电磁操动机构和CTl7、CTl9型弹簧储能式操动机构。

型号及其含义

主要技术参数

使用环境条件

1、周围空气温度：上限+40度，下限-30度；

2、海拔高度：不超过2000m；

3、风压不超过700pa(相应干风速34m/s)；

4、地震强度不超过暖；

5、最大日温差：不超过25度；

6、相对湿度：日平均不大于95%，月平均不大于90%；

7、无易燃，易炸危险，化学腐蚀及剧烈振动的场所。

工作电源

该真空断路器配CD17电磁机构或CT19弹簧机构时，其电源参数及接线图见机构说明书。

常用的其他型号：ZN28-12/1000-20、ZN28-12/1250-20

ZN28-12/1250-25、ZN28-12/1600-25

ZN28-12/1250-31.5、ZN28-12/1600-31.5、ZN28-12/2000-31.5、ZN28-12/2500-31.5

ZN28-12/1600-40、ZN28-12/2500-40、ZN28-12/3150-40

该真空断路器的使用

本产品不带操动机构，使用时需配合适的操动机构，建议配用CD-10电磁机构、CT-8弹簧操动机构或其他适当的操动机构。本产品通常安装在固定式开关设备内使用，操动机构安装在固定式开关设备的面板上，操动机构与产品的轴间经适当的机械传动系统连接。操动机构和机械传动应保证主轴转角58℃±1°，且机械特性技术参数满足表2的要求。操动机构和机械传动不合理时，将严重影响本产品的性能，帮操动机构和机械传动的配置工作必须由专业人员进行。
