JDX6-35电压互感器

JDX6-35电压互感器原理

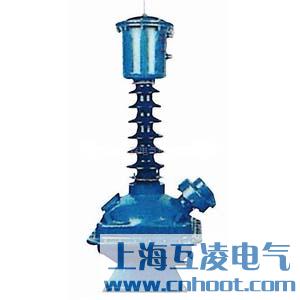

JDX6-35电压互感器为单相户外油浸式产品，适用于额定频率50Hz或60Hz、额定电压35kV的电力系统中，作电能计量、电压监控和继电保护用。

本型电压互感器的铁心为三柱式，在中柱上套有一、二次绕组，器身固定在油箱内，在油箱上部装有一次瓷套，瓷套顶端装有储油柜。产品为全密封结构，能有效地防止油老化。

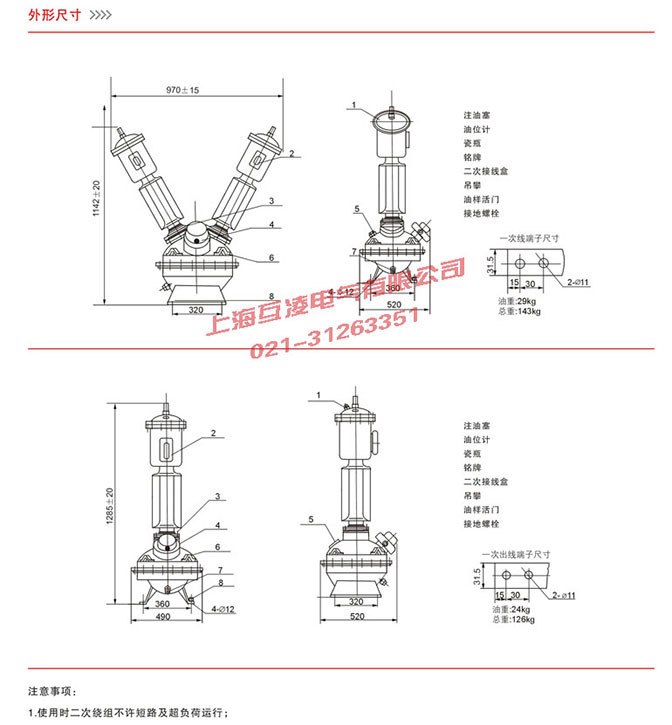

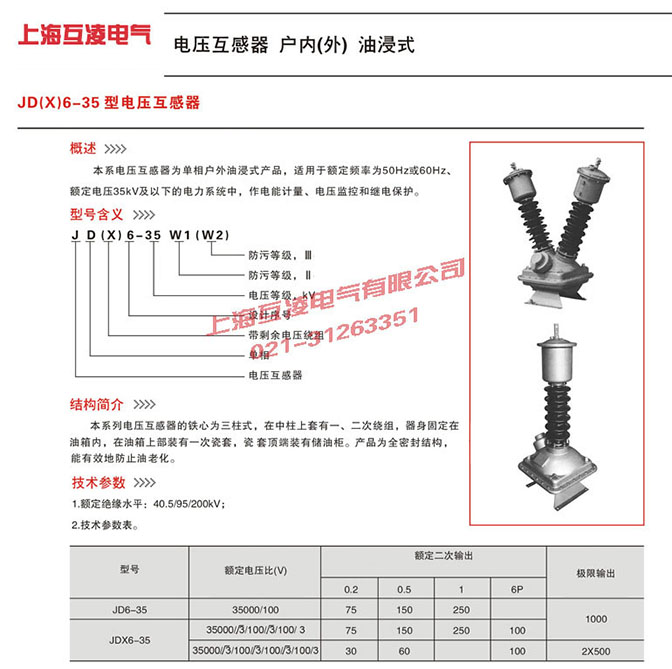

JDX6-35电压互感器参数

▲产品符合标准GB1208-1997和IEC186之规定
▲额定电压比、准确级组合、额定二次输出、极限输出、额定绝缘水平见下表

JDX6-35电压互感器选型

电压互感器型号由以下几部分组成，各部分字母，符号表示内容：
第一个字母：J——电压互感器；
第二个字母：D——单相；S——三相
第三个字母：J——油浸；Z——浇注；
第四个字母：数字——电压等级（KV）。
例如：JDJ-10表示单相油浸电压互感器，额定电压10KV。
额定一次电压，作为互感器性能基准的一次电压值。
额定二次电压，作为互感器性能基准的二次电压值。额定变比，额定一次电压与额定二次电压之比。
准确级，由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内负荷，二次回路的阻抗，通常以视在功率（VA）表示。额定负荷，确定互感器准确级可依据的负荷值。
