JDZX9-10Q电压互感器

JDZX9-10Q电压互感器原理

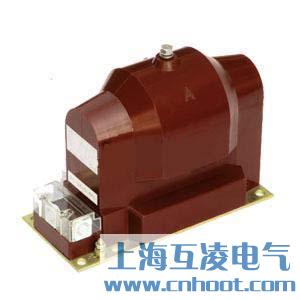

JDZX9-10Q电压互感器为环氧树脂全封闭式浇注绝缘户内型产品，适用于各种高压开关柜中，额定频率为50Hz、额定电压为10kV（或6kV）及以下的电力系统中作电压、电能测量及继电保护用。
JDZX9-10Q电压互感器为单相双线圈全封闭结构，采用环氧真空树脂浇注成型，铁芯采用优质冷轧硅钢片绕成环形，一次和二次绕组均缠绕在铁芯上，二次出线有接线护罩，护罩上有使用方便的出线槽。产品耐污秽、耐潮湿性能良好。

JDZX9-10Q电压互感器参数

互感器的技术指标均符合IEC标准和GB1207-1997的要求，具体参数详见下表：（cosφ＝0.8）
额定绝缘水平：JDZ9-6型7.2/32/60kV
JDZ9-10型12/42/75kV
1. 局部放电水平符合GB1207-1997《电压互感器》标准
2. 产品表面爬电距离满足Ⅱ级污秽等级
3. 负载的功率因数 ：COSφ=0.8 (滞后)
4. 其他技术参数见表

JDZX9-10Q电压互感器结构

本型电压互感器为全封闭产品。一、二次绕组和铁芯均浇注在环氧树脂内，绝缘性能优良，耐潮湿。除JDZX9-3,6,10Q为半绝缘结构外，其余均为全绝缘结构。

电压互感器是一个带铁心的变压器。它主要由一、二次线圈、铁心和绝缘组成。当在一次绕组上施加一个电压U1时，在铁心中就产生一个磁通φ，根据电磁感应定律，则在二次绕组中就产生一个二次电压U2。改变一次或二次绕组的匝数，可以产生不同的一次电压与二次电压比，这就可组成不同比的电压互感器。电压互感器将高电压按比例转换成低电压，即100V，电压互感器一次侧接在一次系统，二次侧接测量仪表、继电保护等；主要是电磁式的（电容式电压互感器应用广泛），另有非电磁式的，如电子式、光电式。
