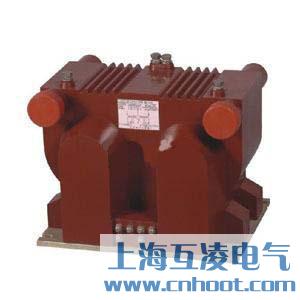

JSZV1-6R,JSZV1-3R电压互感器

产品名称：JSZV1-6R,JSZV1-3R电压互感器
型号：JSZV1-6R,JSZV1-3R
品牌：上海互凌
座机：021-31263351
企业QQ：919107474
温馨提示：订货时请详细核对产品规格型号，非标产品订购则需提供结构、参数、标准、用处等；若之前有过订购经历，希望能提供接线图、接线方式、原理图及型号等详细参数。
资料请联系互凌
订货方案：
1、提供接线方案图编号、用途和单线系统图、额定电压、额定电流等
2、开关柜控制、测量及保护功能以及其他闭锁和自动装置的要求
3、开关柜使用在特殊环境条件时，应在订货时详细说明
4、需要其它或超出附件、备件时应提出种类和数量

产品详情

JSZV1-6R,JSZV1-3R电压互感器原理

JSZV1-6R,JSZV1-3R电压互感器为户内式环氧树脂浇注全封闭式产品，适用于额定频率50Hz或60Hz、额定电压10kV及以下的电力系统中作电压、电能测量和继电保护用。

JSZV1-6R,JSZV1-3R电压互感器参数

1. 配用熔断器为XRNP□-12型，0.2A，50kA。（特殊要求请在订货时注明）
2. 局部放电水平符合GB1207-1997《电压互感器》标准。
3. 其他技术参数见表

产品型号	额定电压比	准确级及额定输出				极限输出 VA	额定绝缘水平	熔断器型号
		0.2	0.5	0.2/0.2	0.5/0.5
JSZV1-3R JSZV1-6R	3/0.1	30	80			800	12/42/75	XRNP□－12 0.3A
	6/0.1
	10/0.1			20/60	60/60

电压互感器（Potential transformer 简称PT，也简称TV）和变压器很相像，都是用来变换线路上的电压。但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

产品名称：
JSZV1-6R,JSZV1-3R电压互感器

型号：
JSZV1-6R,JSZV1-3R

上海互凌电气有限公司是一家具有多年成套配件生产历史，集开发、生产、销售为一体的综合型企业。产品丰富多样以满足客户提出的特殊要求，关注客户的应用细节以提高产品的现场使用寿命，是国家真空断路器、负荷开关及隔离开关的主要生产厂家之一。提供产品的型号、接线图、原理、作用、价格、参数，欢迎来电咨询订购。
