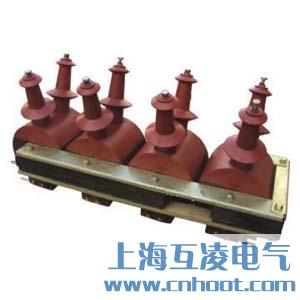

JSZJK-10Q电压互感器

JSZJK-10Q电压互感器原理

JSZJK-10Q电压互感器为三相，户内、干式产品，JSZK1-10为Yo/Yo[连接JSZK1-10F为Yo/Yo IYO[连接。抗谐振部分为单独一器身。适用于额定频率50Hz或60HZ.额定电压为6kV电力系统中作 电能计量,电压监控和继电保护用。

JSZJK-10Q电压互感器使用环境

1.海拔高度不超过10003;
2.周围环境温度不高于+40c，不低于-5 ℃；
3.周围空气的相对湿度不大于85%（20c）；
4.安装场所无腐蚀性的气体

JSZJK-10Q电压互感器结构

该产品为户内环氧树脂全真空浇注结构。其表面爬电比距大于25.m/kV
JSZJK-10Q电压互感器在系统使用时，每台为四个浇注体，计里部分为三个电压浇 注体套在三相芯柱上，抗谐振部分装在另一口字型铁芯上，正常运行时，中性点对地电压为零伏抗 谐振部分二次输出电压为零伏，一但一相对地短路．抗谐振部分二次侧(da-dn)产生100V电压，带动继 电器动作，切断电源这种中性点采取了消谐措施，使产品不需另加消谐或阻尼接地等保护方式，即 可以安全的在电网上运行，并可长期运行在单相接地的故障线路中

JSZJK-10Q电压互感器参数

●负荷的功率因数COSΦ=0.8（滞后）；
●海拔高度≤1000m，满足Ⅱ级污秽等级；
●产品性能符合标准：GB1207-1997（电压互感器）；

注意事项

1．电压互感器在投入运行前要按照规程规定的项目进行试验检查。例如，测极性、连接组别、摇绝缘、核相序等。
2．电压互感器的接线应保证其正确性，一次绕组和被测电路并联，二次绕组应和所接的测量仪表、继电保护装置或自动装置的电压线圈并联，同时要注意极性的正确性。
3．接在电压互感器二次侧负荷的容量应合适，接在电压互感器二次侧的负荷不应超过其额定容量，否则，会使互感器的误差增大，难以达到测量的正确性。
4．电压互感器二次侧不允许短路。由于电压互感器内阻抗很小，若二次回路短路时，会出现很大的电流，将损坏二次设备甚至危及人身安全。电压互感器可以在二次侧装设熔断器以保护其自身不因二次侧短路而损坏。在可能的情况下，一次侧也应装设熔断器以保护高压电网不因互感器高压绕组或引线故障危及一次系统的安全。
5．为了确保人在接触测量仪表和继电器时的安全，电压互感器二次绕组必须有一点接地。因为接地后，当一次和二次绕组间的绝缘损坏时，可以防止仪表和继电器出现高电压危及人身安全。
6、电压互感器副边绝对不容许短路
