JDZXW-6G,JDZXW-3G电压互感器

JDZXW-6G,JDZXW-3G电压互感器原理

JDZXW-6G,JDZXW-3G电压互感器为户外环氧树脂浇注绝缘全封闭结构。适用于交流50Hz，额定电压10KV及以下的电力系统中作电压、电能测量和继电保护用。适用于农村户外变电站，也可适用于工业、小型企业、配电所。

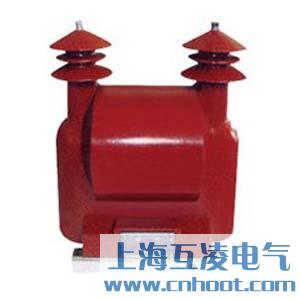

本型电压互感器为支柱式结构，采用户外环氧树脂全封闭浇注，具有耐电弧，耐紫外线，耐老化，寿命长等特点。由于互感器采用全封闭浇注绝缘，尺寸小，重量轻，适用于任何位置，任意方向安装。二次出线端有接线保护罩，其下方有出线孔，并能实现防窃电措施。安全可靠，底座槽钢上有4个安装孔。

JDZXW-6G,JDZXW-3G电压互感器结构

本型电压互感器采用户外环氧树脂全封闭浇注，具有耐电弧、耐紫外线、耐老化爬电距离大、局部放电量小、抗过电压能力强等特点。体积小、重量轻，适宜于任何位置、任意方向安装。

JDZXW-6G,JDZXW-3G电压互感器使用环境

1．环境温度：-25℃～+40℃;
2．污秽等级：Ⅳ级。

JDZXW-6G,JDZXW-3G电压互感器参数

1．技术参数见表；
2．符合GBl207—2006《电压互感器》标准。

注意事项

电压互感器型号由以下几部分组成，各部分字母，符号表示内容：
第一个字母：J——电压互感器；
第二个字母：D——单相；S——三相
第三个字母：J——油浸；Z——浇注；
第四个字母：数字——电压等级（KV）。
例如：JDJ-10表示单相油浸电压互感器，额定电压10KV。
额定一次电压，作为互感器性能基准的一次电压值。
额定二次电压，作为互感器性能基准的二次电压值。额定变比，额定一次电压与额定二次电压之比。
准确级，由互感器系统定的等级，其误差在规定使用条件下应在规定的限值之内负荷，二次回路的阻抗，通常以视在功率（VA）表示。额定负荷，确定互感器准确级可依据的负荷值。
